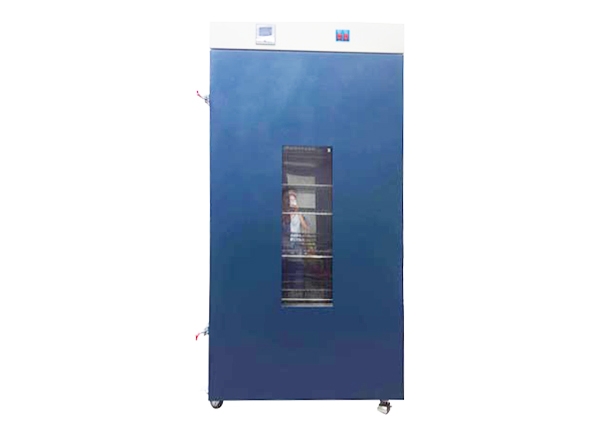

立体式DHG系列电热恒温鼓风干燥箱

一、适用范围

DHG系列鼓风干燥箱适用于工矿企业、化验室、科研单位作干燥、烘焙熔蜡、灭菌之用。

二、技术指标

注：带“A”为镜面不锈钢内胆。

三、产品特点

1．箱体内均采用镜面不锈钢氩弧焊制作而成，箱体外采用优质钢板，造型美观，新颖；

2．采用具有超温偏保护、数字显示的微电脑P.I.D温度控制器，带有定时功能控温精确可靠；

3．热风循环系统由能在高温下连续动转的风机和合适风道组成。提高工作室内温度均匀度。

四、结构概述

DHG系列干燥箱为电热恒温鼓风干燥箱，外壳体均采用优质钢板制作，外表采用静电喷塑；内室采用镜面不锈钢板制成；内设多层载物托架，高低位置可调；同时设置有合适的热风循环系统，隔热层充填超细玻璃棉。箱门设有双层钢化玻璃观察窗，便于观察；工作室与箱门接触处采用硅胶密封圈密封，以保证工作室与箱门之间的高度密封性，电器控制面板均布置在箱体左侧。

箱内加热系统由电加热器、风机、合适的风道结构以及控温仪组成；控温精度高，设定温度有保护装置，并配备有报警功能和定时功能。

五、使用方法

1．将被干燥物放置于干燥箱内，关好箱门后接通电源；

2．将电源开关拨至“1”处，此时电源指示灯亮，控温仪有数字显示；

3．面板指示：

指示灯定义：“RUN/AT”指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。

            “OUT”指示灯：有加热输出此灯点亮，反之熄灭。

            “ALM”指示灯：超恒温报警时此灯点亮，反之熄灭。

控温仪操作及其使用方法：

⑴、控制器上电，显示窗上排显示“Inp”，下排显示“量程值”约3秒后进入正常显示状态。

⑵、温度及恒温时间的参看与设定

       点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”

上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“St”，上排显示恒温时间设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，推出此设定状态，修改的设定值自动保存。

       当恒温时间设为“0”时，表示没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间，并且最后一位小数点亮，等测量温度达到设定温度后，定时器开始计时，点亮的小数点开始闪烁，时间到，运行结束，显示窗下排显示“End”，蜂鸣器鸣叫30秒。运行结束后，长按“减小/再运行”键3秒可重新启动运行。

⑶、超恒温报警时，蜂鸣器连续鸣叫，“AlM”报警灯点亮。若由于改变温度设定值而产生超温报警，“AlM”报警灯点亮，但蜂鸣器不鸣叫。

⑷、蜂鸣器鸣叫时可按任意键消音。

⑸、“移位”键：在设定状态点击此键可使设定值移位闪烁修改。

⑹、“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减。

⑺、“增加”键：在设定状态点击此键可使设定值增加，长按此键可使设定值连续增加。

⑻、在设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

⑼、若控制器显示窗上排显示“---”,表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线。

温度内部参数的参看与设定

长按设定键约3秒，控制器显示窗下排显示密码提示符“Lc”，上排显示密码值，通过增加、减少和移位键，修改到所需的密码值。点击设定键，若密码值不正确，控制器自动返回到正常显示状态，若密码值正确，则进入到温度内部参数设定状态，再点击设定键可一次修改各个参数。再长按设定键3秒，可以退出此状态，参数值自动保存。

4．根据不同物品的潮湿程度，相应的选择干燥时间；

5．干燥结束后，将电源开关拨至“0”处，关闭电源。

六、注意事项

1．干燥箱外壳必须有效接地，以保证使用安全；

2．使用完毕后应将电源关闭；

3．干燥箱无防爆装置，不得放入易燃易爆物；

4．干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物；

5．干燥箱内物品放置切勿过挤，必须留出适当空间，以利于热空气循环；

6．箱提内外应经常保持清洁与卫生；

7．当工作温度过高时，关机后应将箱门打开降低箱内温度以后再取出物品，以防烫伤；

8．未经授权，不得随意拆卸箱体，倘若由此造成产品损坏，责任由用户自行承担。

七、常见故障处理
